WebService - WebService(SOAP)の呼び出し

WSDLファイルを読み込んでSOAPメソッドを実行します。

WSDLの定義はインポート機能によって本コンポーネントに設定することができます。詳しくは、下記トピック「WSDLインポート機能」を参照してください。

■ストリーム情報

入力	フォーマット	XML,ParameterList
	接続数	1
	説明	WSDL読み込みによって定義されたストリーム
出力	フォーマット	MIME,XML,ParameterList
	説明	出力形式に応じたストリームが出力されます。

■コンポーネントプロパティ

名前	プロパティ型	マッピング	説明
WSDLファイルパス	remoteFile	－	実行に使用するWSDLファイルを指定します。 ここで指定するWSDLファイルは実行時および設計時に読み込まれ、使用されます。
サービス名	string	－	実行するWebサービスのサービス名。（WSDLファイル内のservice要素） 通常はWSDLインポート機能で設定されます。
ポート	string	－	実行するWebサービスのポート。（指定したサービスで定義されているport） 通常はWSDLインポート機能で設定されます。
メソッド名	string	－	実行するWebサービスのメソッド名。（指定したポートにバインディングされているoperation） 通常はWSDLインポート機能で設定されます。
出力形式	choice	－	出力ストリームを指定します。 「RequestXXXX」を指定した場合はSOAPリクエストは実行されません。デバッグ時や、このコンポーネントの出力をさらに加工して後でHTTP(Post)コンポーネントで送信する場合などに使用します。 「ResponseXXXX」を指定した場合はSOAPリクエストが実行され、そのレスポンスが出力ストリームとなります。 要求メッセージ（MIME） [RequestMIME] 出力ストリームはSOAPリクエストのMIMEになります。 要求メッセージ（エンベロープ） [RequestEnvelope] 出力ストリームはSOAPリクエストのEnvelopeになります。 応答メッセージ（MIME） [ResponseMIME] 出力ストリームはSOAPレスポンスのMIMEになります。 応答メッセージ（エンベロープ） [ResponseEnvelope] 出力ストリームはSOAPレスポンスのEnvelopeになります。 応答メッセージ（ParameterList形式） [ResponseType] 出力ストリームはSOAPBodyの内容になります。 出力ストリーム型がParameterListの場合、SOAPレスポンスをRPCとしてデコードしたParameterListになります。 その場合、ParameterListのフィールドとパラメータの対応はフィールド名（要素名）ではなく定義順によってとられます。 出力ストリーム型がXMLの場合、SOAP:Body要素直接の子要素が単一の要素の場合はその要素をDocumentElementとしたXMLになります。 SOAP:Body要素直接の子要素に複数要素が含まれる場合はSOAP:Body要素をDocumentElementとしたXMLになります。
コネクション名	connection	－	このコンポーネントでは接続先のSOAPサーバーはWSDLファイルの「soap:address」で定義されているロケーションとなりますが、 このプロパティにコネクションで定義されているHTTPのコネクションを指定することでWSDLでの定義を上書きすることができます。 以下の場合には、コネクションを参照するようにして、接続設定でプロキシーや認証の設定を行います。 （または、このコンポーネントではメッセージを作成するだけとして、HTTP(Post)コンポーネントで送信するという方法があります。） プロキシーサーバーを使用する場合 接続先のSOAPサーバーがユーザー認証を行う場合

■トランザクション処理

コミット	何もしません。
ロールバック	何もしません。

■エラー処理

タイプ	パラ メータ	エラー処理フロー へのストリーム	エラー コード	説明
SOAPフォルト	なし	SOAPFaultのSOAPEnvelope(XML)	なし	実行中にSOAPFaultが発生した場合や、通信先のWebサービスがSOAPFaultを返した場合
汎用	なし	コンポーネントの入力ストリーム	なし	WSDLの読み込みに失敗した場合
			なし	入力ストリームの形式が不正な場合
			なし	Webサービスが実行できなかった場合
			なし	実行したWebサービスがSOAP以外のレスポンスを返した場合

■WSDLインポート機能

WSDLの定義から簡単にプロパティや入出力ストリームの設定を行うために、本コンポーネントにはインポート機能を用意しています。

WSDLファイルを選択する

WSDLをインポートするためのダイアログボックスを表示するには、以下の2つの方法があります。

コンポーネントから

1. 以下のいずれかの操作でファイルを選択するダイアログボックスを表示します。
   • コンポーネントをダブルクリック
   • コンポーネントを右クリックして表示されるメニューの「WSDLインポート」をクリック
2. ホームディレクトリ下のファイルを選択するダイアログから読み込むWSDLファイルを選択します。
3. WSDLのインポートダイアログボックスが表示されます。

インスペクタから

1. 以下のいずれかの操作でWSDLファイルパスにファイル名を設定します。
   • WSDLファイルパスにホームディレクトリからの相対ファイルパスを入力
   • WSDLファイルパスの値フィールドの右にある[...]をクリックしてダイアログボックスから読み込むWSDLファイルを選択
2. 以下のいずれかの操作でWSDLのインポートダイアログボックスを表示します。
   • コンポーネントをダブルクリック
   • コンポーネントを右クリックして表示されるメニューの「WSDLインポート」をクリック
3. WSDLのインポートダイアログボックスが表示されます。

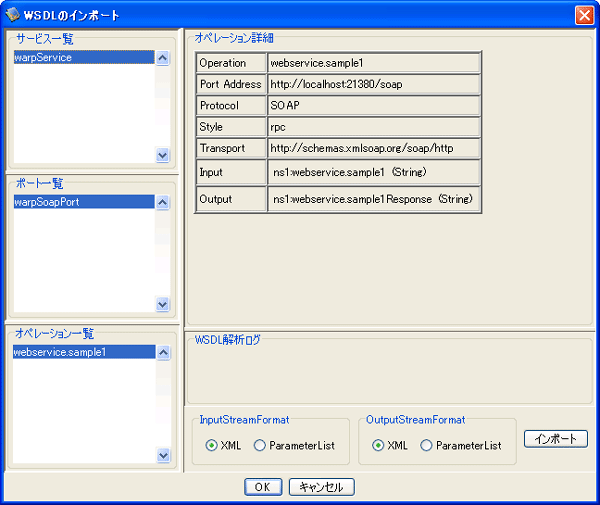

インポートする

WSDLのインポートダイアログボックスでは、各リストから選択して「OK」をクリックすると自動的にインスペクタのサービス名、ポート、メソッド名が設定されます。また、ストリームペインの入力タブと出力タブのフィールドが自動的に定義されます。

入力または出力のストリーム型にParameterListが選択できるのは選択したオペレーションが以下の条件を満たしている場合です。

• RPCスタイルである
• パラメータがXMLSchemaまたはSOAPの単純型、または単純型の配列として定義されいる

つまり、Documentスタイルのオペレーションや構造体を含む複雑なパラメータがある場合はXMLしか選択できなくなります。

■DocumentスタイルとRPCスタイル

このコンポーネントは呼び出すSOAPのWebServiceがRPCスタイルであるか、ドキュメントスタイルであるかにより異なる動作をします。SOAPのスタイルはWSDLの「soap:operation/style」属性により明示されます。

以下に、それぞれの場合でのコンポーネントの動作について解説します。

Documentスタイルの場合

Documentスタイルの場合は、入力ストリームはXMLに限定されます。(ParameterListをとることはできません。)
Operationが1つのパラメータを持つ場合(つまりSOAP:Body要素の直下の要素が1つになる場合)には、その要素をDocumentElementとしたXMLとしてインポートされ、Operationが複数の要素を持つ場合はSOAP:Body要素をDocumentElementとしたXMLとしてインポートされます。
WSDLインポート時には実行するSOAPメソッドの入力メッセージ定義がインポートされてストリームペインの入力タブに設定されますが、実際にはDocumentスタイルのSOAPサービス実行時にはコンポーネントは入力ストリームの定義は使用しません。

Documentスタイルの場合、本コンポーネントは入力のXMLをSOAPBodyに差し込んで送信するのみの動作となります。
そのため、FileGetコンポーネントでXMLファイルを読み込んで、それをそのままSOAPで送信するといったようなフローも書くことができ、 そのスキーマがWSDLでの定義と異なる場合でも送信前にエラーとなることはありません。（実行した先のSOAPサーバーによってエラーが返される場合があります。)

ストリームペインの入力タブは、このコンポーネントの直前にマッパーを接続し、マッパーによって入力のXMLを作成する場合にのみ使用されます。

RPCスタイルの場合

RPCの場合、実行するメソッドのパラメータがParameterListまたはXMLのフィールド定義としてストリームペインの入力タブに読み込まれ、それを元にコンポーネントが送信メッセージを組み立てます。そのため、入力ストリームのスキーマがストリームペインの定義と異なる場合エラーが発生します。

RPCの場合、原則的には直前に接続したマッパーで入力ストリームを組み立てるようにしてください。

■Binary型の扱い

フィールド定義をParameterListとして読み込む場合はBinary型はBinary型のままでインポートされるので、そのまま値を差し込むことができます。しかし、フィールド定義をXMLとして読み込む場合はBinary型はString型としてインポートされるため、別途Base64Binaryなどにエンコードする作業が必要になります。

■入力ストリームがXMLの場合の型変換について

入力ストリームがXMLの場合、フローサービスが自動で行う型変換がWSDLの指定する形式にマッチしないことがあります。例えば、xsd:dateTime型の書式は「yyyy-MM-dd'T'HH:mm:ss'Z'」ですが、フローサービスの自動変換ではこの形式の日付文字列は生成されません。そのため、この場合はフィールド定義の型をString型に変更した上で、FORMATDATEなどの関数を使用して変換した値を差し込む必要があります。

xsd:date、xsd:time、桁数が指定された数値型でも同様な問題が起こる場合があるため、その場合はフィールド型をString型に変更した上でマッパー関数でWSDLの指定する形式に書式変換した文字列を差し込んでください。
