システムモニターを見る

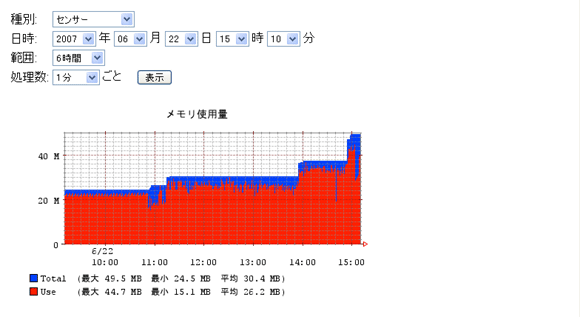

[Monitor]タブの右メニュー「システムモニター」をクリックして表示される画面で、メモリ使用量、Workerスレッド数、処理数、処理時間、キューサイズの変遷を、時系列に沿ってグラフで確認することができます。

条件指定

種別	グラフで表示する対象モジュールを指定します。
日時・範囲	指定した日付を終点とする、範囲で指定した時間分のグラフを表示します。
処理数	処理数を計測する単位時間を指定します。

メモリ使用量のグラフ

メモリ使用量の増減を表示します。

Total	Java VMが確保しているメモリサイズ
Use	Java VMが実際に使用中のメモリサイズ

Workerスレッド数のグラフ

Workerスレッド数の増減を表示します。

Run	実行状態のスレッド数
Pool	スレッドプールに保持されているスレッド数
Dead	5分以上、実行状態が続いたスレッド数

処理数のグラフ

AccepterとWorkerで処理したリクエストの数を表示します。

Accepter	受け付けたリクエストの数
WorkerIn	Workerスレッドで処理を開始した数
WorkerOut	Workerスレッドで処理を完了した数

処理時間のグラフ

Workerスレッドでの処理時間の最大値と最小値を表示します。

キューサイズのグラフ

Accepterのキューサイズの最大値と最小値を表示します。

Accepterでリクエストを受け付けると、Workerスレッドに空きがある場合にはすぐに処理を開始しますが、空きがない場合にはいったんキューに入れておきます。 そのキューのサイズをこのグラフで確認することができます。
