BubbleChart - バブルチャート(PNG形式)の作成
入力データを元にPNG形式のバブルチャートを作成します。
本コンポーネントを使ったフローの例は「各種チャートコンポーネントを使用したフローの例」を参照してください。
グラフの作成にはBFOというライブラリを使用しています。

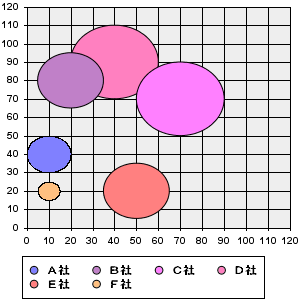

◎グラフの例
■ストリーム情報
| 入力 | フォーマット | Record |
|---|---|---|
| 接続数 | 1 | |
| 説明 | すでにグラフ作成用のフィールドが定義されています。変更することはできません。定義情報については、下記トピック「入力ストリーム定義」を参照してください。 | |
| 出力 | フォーマット | Binary |
| 説明 | PNG形式のバイナリイメージを出力します。 |
出力ストリーム変数
| 名前 | データ型 | 説明 |
|---|---|---|
| AreaTags | String | 本コンポーネントでは出力されません。 |
■コンポーネントプロパティ
| 名前 | プロパティ型 | マッピング | 説明 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 幅（ピクセル） | int | 入力＆出力 | グラフイメージの幅（ピクセル単位）を指定します。 | |||||||||||||||
| 高さ（ピクセル） | int | 入力＆出力 | グラフイメージの高さ（ピクセル単位）を指定します。 | |||||||||||||||
| タイトル | string | 入力＆出力 | グラフ上部に表示するタイトルを指定します。 | |||||||||||||||
| キーの表示位置 | choice | 入力＆出力 |
項目名の一覧を表示する位置を指定します。
|
|||||||||||||||
| 軸の設定 | group | - | グラフの縦軸、横軸の詳細指定を行うプロパティ群です。 | |||||||||||||||
| 縦軸の最小値 | int | 入力＆出力 | 縦軸の最小値を指定します。 | |||||||||||||||
| 縦軸の最大値 | int | 入力＆出力 | 縦軸の最大値を指定します。 | |||||||||||||||
| 縦軸のラベル | string | 入力＆出力 | 縦軸のラベルを指定します。 | |||||||||||||||
| 横軸の最小値 | int | 入力＆出力 | 横軸の最小値を指定します。 | |||||||||||||||
| 横軸の最大値 | int | 入力＆出力 | 横軸の最大値を指定します。 | |||||||||||||||
| 横軸のラベル | string | 入力＆出力 | 横軸のラベルを指定します。 | |||||||||||||||
| 背景 | choice | 入力＆出力 |
グラフの背景を指定します。
|
|||||||||||||||
| 標準色 | string | 入力＆出力 |
グラフで使用する色またはパターンを指定します。 初期状態では、標準色は36色定義されており、それを周期的に使用します。 値フィールドをクリックすると「標準色の選択」ダイアログボックスが表示されます。色をクリックし、編集して「設定」ボタンをクリックすると使用する色に設定されます。 |
■トランザクション処理
| コミット | 何もしません。 |
|---|---|
| ロールバック | 何もしません。 |
■エラー処理
| タイプ | パラ メータ | エラー処理フロー へのストリーム | エラー コード | 説明 |
|---|---|---|---|---|
| 汎用 | なし | コンポーネントの入力ストリーム | なし | グラフの作成に失敗した場合 |
| レコードがない | なし | コンポーネントの入力ストリーム | 2 | 入力レコードがない場合 |
■入力ストリーム定義
コンポーネントの入力ストリームは、以下のように定義されています。
| フィールド名 | 型 | 必須 | 説明 |
|---|---|---|---|
| Key | String | 必須 | グラフの項目名。 |
| X | Decimal | 必須 | グラフのX座標。 |
| Y | Decimal | 必須 | グラフのY座標。 |
| Radius | Decimal | 必須 | 泡の大きさ。 泡の大きさは横軸（X軸）での値の大きさで指定します。 |
| Color | String | 省略可 | 泡の色。 指定すると、Colorsで設定した色ではなく、指定した色でグラフを作成します。 |
■コンポーネントの置き換え
本コンポーネントは以下のコンポーネントに置き換えることができます。コンポーネントを右クリックして表示されるメニューの「コンポーネントの置き換え」から選択します。
Graphコンポーネント
本コンポーネントで作成するグラフからさらにカスタマイズしたグラフを作成したい場合、Graphコンポーネントに置き換えて、詳細な設定を行うことにより作成することができます。
本コンポーネントのプロパティで設定した値から、Graphコンポーネントで使用するテンプレートを作成してさらに詳細な設定をすることで、カスタマイズしたグラフを作成します。
詳しくはGraphコンポーネントのヘルプを参照してください。
Graphコンポーネントに置き換えた場合、本コンポーネントへ戻すことはできません。
