PieGraph - 円グラフ(PNG形式)の作成
入力データを元にPNG形式の円グラフを作成します。
本コンポーネントを使ったフローの例は「各種チャートコンポーネントを使用したフローの例」を参照してください。
グラフの作成にはBFOというライブラリを使用しています。

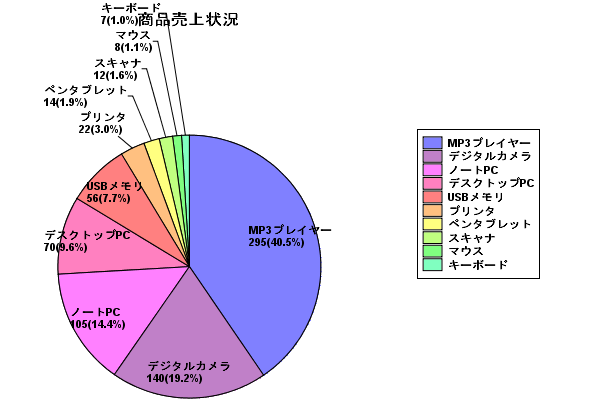

◎グラフの例
■ストリーム情報
| 入力 | フォーマット | Record |
|---|---|---|
| 接続数 | 1 | |
| 説明 | すでにグラフ作成用のフィールドが定義されています。変更することはできません。定義情報については、下記トピック「入力ストリーム定義」を参照してください。 | |
| 出力 | フォーマット | Binary |
| 説明 | PNG形式のバイナリイメージを出力します。 |
出力ストリーム変数
| 名前 | データ型 | 説明 |
|---|---|---|
| AreaTags | String | 作成したグラフのクリッカブルマップ情報。下記トピック「ストリーム変数AreaTagsについて」を参照してください。 |
■コンポーネントプロパティ
| 名前 | プロパティ型 | マッピング | 説明 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 幅（ピクセル） | int | 入力＆出力 | グラフイメージの幅（ピクセル単位）を指定します。 | |||||||||||||||
| 高さ（ピクセル） | int | 入力＆出力 | グラフイメージの高さ（ピクセル単位）を指定します。 | |||||||||||||||
| タイトル | string | 入力＆出力 | グラフ上部に表示するタイトルを指定します。 | |||||||||||||||
| キーの表示位置 | choice | 入力＆出力 |
項目名の一覧を表示する位置を指定します。
|
|||||||||||||||
| ドーナツ化する | boolean | 入力＆出力 |
円グラフをドーナツ化するかどうかを指定します。
|
|||||||||||||||
| 3D化する | boolean | 入力＆出力 |
グラフを3D化するかどうかを指定します。
|
|||||||||||||||
| 最初のパイを切り離す | boolean | 入力＆出力 |
円グラフ内の最初のパイを分離するかどうかを指定します。
|
|||||||||||||||
| その他の割合(%) | decimal | 入力＆出力 |
円グラフ内でその他とする割合を指定します。 例えば「1.0」とした場合全体の中での割合が1%以下の項目はその他にまとめられます。 |
|||||||||||||||
| ラベル | choice | 入力＆出力 |
グラフ内に表示するラベルのフォーマットを指定します。
|
|||||||||||||||
| パーセント表記 | choice | 入力＆出力 |
グラフ内に表示するラベルのパーセント表記を指定します。
|
|||||||||||||||
| 標準色 | string | 入力＆出力 |
グラフで使用する色またはパターンを指定します。 初期状態では、標準色は36色定義されており、それを周期的に使用します。 値フィールドをクリックすると「標準色の選択」ダイアログボックスが表示されます。色をクリックし、編集して「設定」ボタンをクリックすると使用する色に設定されます。 |
■トランザクション処理
| コミット | 何もしません。 |
|---|---|
| ロールバック | 何もしません。 |
■エラー処理
| タイプ | パラ メータ | エラー処理フロー へのストリーム | エラー コード | 説明 |
|---|---|---|---|---|
| 汎用 | なし | コンポーネントの入力ストリーム | なし | グラフの作成に失敗した場合 |
| レコードがない | なし | コンポーネントの入力ストリーム | 2 | 入力レコードがない場合 |
■入力ストリーム定義
コンポーネントの入力ストリームは、以下のように定義されています。
| フィールド名 | 型 | 必須 | 説明 |
|---|---|---|---|
| Key | String | 必須 | グラフの項目名。 |
| Value | Decimal | 必須 | グラフの項目値。 |
| Color | String | 省略可 | パイの色。 指定すると、Colorsで設定した色ではなく、指定した色でグラフを作成します。 |
| Title | String | 省略可 | 作成するグラフ図の項目にマウスをポイントした時に表示されるタイトル。 指定すると、areaタグに値が設定されてストリーム変数AreaTagsに出力します。 |
| HREF | String | 省略可 | 作成するグラフ図の項目からリンクするページのURL。 指定すると、areaタグに値が設定されてストリーム変数AreaTagsに出力します。 |
| Target | String | 省略可 | 上記HREFフィールドで指定したリンクのtarget属性。 指定すると、areaタグに値が設定されてストリーム変数AreaTagsに出力します。 |
■ストリーム変数AreaTagsについて
作成したグラフをWebブラウザで参照する場合にグラフ図内のクリックする位置によって別のリンク先にジャンプすることができる「クリッカブルマップ」にすることができます。
入力ストリーム定義で、Title、HREF、Targetフィールドに値を設定すると、その領域を示すareaタグが生成されてストリーム変数AreaTagsに設定されます。Velocityを使ったHTMLの中で、ストリーム変数AreaTagsを参照してareaタグの情報とimgタグ、mapタグを併用すると、グラフ上で、マウスをポイントするとタイトルを表示したり、クリックするとリンク先にジャンプしたりすることができます。
さらに、Graphコンポーネントに置き換えてカスタマイズすることでクリック時にJavaScriptを実行するなど動作を変えることもできます。
詳細についてはGraphコンポーネントのへルプを参照してください。
■コンポーネントの置き換え
本コンポーネントは以下の２種類のコンポーネントのいずれかに置き換えることができます。コンポーネントを右クリックして表示されるメニューの「コンポーネントの置き換え」から選択します。
BarGraphコンポーネント
棒グラフを作成します。同じ入力ストリームを使い、相互に置き換えることができます。
Graphコンポーネント
本コンポーネントで作成するグラフからさらにカスタマイズしたグラフを作成したい場合、Graphコンポーネントに置き換えて、詳細な設定を行うことにより作成することができます。
本コンポーネントのプロパティで設定した値から、Graphコンポーネントで使用するテンプレートを作成してさらに詳細な設定をすることで、カスタマイズしたグラフを作成します。
詳しくはGraphコンポーネントのヘルプを参照してください。
Graphコンポーネントに置き換えた場合、本コンポーネントへ戻すことはできません。
