ExcelOutput

ExcelOutput - Excelデータへの出力

Excelファイルを更新し、ストリームに出力します。本コンポーネントでは、フロー実行時に、次のようなことができます。

ドキュメント内の指定位置の値および書式情報の更新
ドキュメント内の複数の指定領域に対するレコードの作成、更新、削除（書式情報を含む）
ドキュメント内の指定位置への画像の出力

このコンポーネントではExcelの処理にApache POIを使用しています。
このコンポーネントを使用するには、Excelビルダーを起動して、テンプレートとするExcelファイルを読み込み、ワークブック上のセルをコンポーネントのフィールド定義と関連づける必要があります。

詳細については「Excelビルダーの使い方」を参照してください。

■ストリーム情報

入力	フォーマット	Record
	接続数	1
	説明	Excelファイルに書き込むレコードです。 Excelビルダーで定義したレコード領域に書き込みます。書出し処理で詳細なアクセス方法を指定可能です。レコード領域が複数定義されている場合には、その数だけ入力ストリームが表示され、レコードの名前が各ストリームの名前となります。フィールド名の定義はExcelビルダー上で行い、フローデザイナー上では変更できません。レコード領域にすべてのレコードが書ききれなかった場合、エラーになります。ただし書出し処理で「クリア＆上書き」、「上書き」が設定されている場合は、レコード領域を拡張して全レコードを書き込むことができます。レコード領域の拡張設定については「レコード領域の拡張設定」を参照してください。
出力	フォーマット	Binary

■コンポーネントプロパティ

名前

プロパティ型

マッピング

説明

ファイルパス

remoteFile

入力＆出力

書き込むExcelファイルのパスを指定します。ファイルの拡張子には「.xlsx」を指定してください。このファイルが存在しない場合、空のワークブックを作成して書き込みを行います。作成されるファイル形式はxlsx形式となります。ファイルパスの指定がない場合はxlsx形式となります。
更新されたファイルはバイナリイメージとしてストリームに出力されます。ファイルを更新を「いいえ」にした場合には、このファイル自体は更新されません。
相対パスの場合はファイルパスの起点の指定に基づいて解釈されます。

ファイルパスの起点

pathResolver

ファイルパスが相対パス指定の場合にベースフォルダーを指定します。

プロジェクトフォルダー [Relative]: プロジェクトファイルと同じフォルダーを起点にします。
ホームフォルダー [ProjectOwner]: ユーザーのホームフォルダーを起点にします。
実行ユーザーのホームフォルダー [ExecuteUser]: 実行ユーザーのホームフォルダーを起点にします。

書出し処理

choice

入力＆出力

Excelビルダーで定義したワークブック上のレコード領域に対する出力方法を指定します。ワークブックファイルやワークシートに対する書き込み方法ではないことに注意してください。レコードを特定するキーとなるフィールドは、Excelビルダー上で設定します。
キーとなるフィールドにString型を指定した場合、対応するセルが数値の場合、セル書式を適用した文字列、つまりエクセルで表示されるものと同等の文字列に変換され、比較されます。この場合、カンマや通貨記号などが含まれることがあります。キーを数値として比較する場合は、Integer型やDouble型などの数値型をセルに合わせて選択するようにしてください。
拡張設定を行っていないレコード領域にすべてのレコードが書ききれなかった場合、エラーになります。「追加」、「挿入(キー指定)」で出力する場合に、レコード領域に空白行がない場合はエラーになります。「クリア＆上書き」、「上書き」を指定してレコード領域を自動的に拡張するには拡張設定を行ってください。
レコード領域が非常に大きく定義されている場合には「上書き」の方が「クリア＆上書き」よりも速度的に有利です。
ループの中でマッパーにより値が差し込まれた場合は、初回のみが有効となります

クリア＆上書き [Override]	-	レコード領域をクリアして先頭行から出力します。
上書き [OverrideNonClear]	-	レコード領域をクリアせずに先頭行から出力します。
追加 [Append]	-	レコード領域のキーとなるフィールド値が最後に一致した行の後ろに追加します。キー指定がない、またはキーと一致するものがない場合は最終空白行に追加します。
挿入(キー指定) [Insert]	-	レコード領域のキーとなるフィールド値が最初に一致した行の前に挿入します。キー指定がない、またはキーと一致するものがない場合は先頭行に挿入します。
更新(キー指定) [Update]	-	レコード領域のキーとなるフィールド値が最初に一致した行のみ更新します。キー指定がない、またはキーと一致するものがない場合は最終空白行に追加します。
削除(キー指定) [Delete]	-	レコード領域のキーとなるフィールド値が最初に一致した行のみ削除します。キー指定がない場合、全レコードを削除します。キーと一致するものがない場合はなにもしません。

ファイルを更新

boolean

入力＆出力

ファイルパスで指定したExcelファイルを更新するかどうか指定します。

はい [true]	-	Excelファイルを更新します。
いいえ [false]	-	更新は行わず、更新されたファイルイメージをストリームにのみ出力します。

数値がnullの場合の処理

choice

入力＆出力

シート上のセルに数値を書き込む際、数値がNullの場合に書き込む値を指定します。

0を書き込む [Zero]	-	0を書き込みます。
空文字列を書き込む [Empty]	-	空文字列を書き込みます。

シート

■トランザクション処理

コミット	何もしません。
ロールバック	何もしません。

■エラー処理

タイプ	パラメーター	エラー処理フローへのストリーム	エラーコード	説明
汎用	「汎用のパラメーター」を参照してください。	コンポーネントの入力ストリーム	202	指定したワークシートの作成に失敗した場合。
			204	レコード領域が一杯で書き込めなかった場合。
			206	セルへの書き込みに失敗した場合。
			207	セルの移動に失敗した場合。
			208	セルの削除に失敗した場合。
			209	外部ライブラリーでエラーが発生した場合。
			210	サポート対象外のファイル形式のためワークブックを開けない場合。
			214	セルへの画像の書き込みに失敗した場合。
			なし	ファイルパスで指定されたファイルに書き込めなかった場合
			なし	ファイルパスの起点が「実行ユーザーのホームフォルダー」の場合に実行ユーザーが存在しないため相対パスが解決できなかった場合

■「汎用」のパラメーター

No.	名前	説明
1	FilePath	エラー発生時のファイルパスの値

■制限事項

書き込み可能なファイル、データについて

書き込み可能なファイルは、使用しているPOIのライブラリに準じます。
xlsx, xlsm形式のファイルに対応しています。xls形式のファイルには対応していません。

既存の数値セルに、String型のフィールドを出力すると、文字列セルとなります。当該セルが計算式に含まれている場合は、計算結果が不正になる可能性があるので注意してください。

計算式を出力する場合、日本語固有の関数、JIS、ASC、DOLLAR関数はサポートされません。

グラフが挿入されたワークシートはサポートされません。

シートタブを使用してワークシートのコピーを行う場合、コピー元ワークシートのVBAマクロ、コメントはコピーされません。

1ファイルに最大20MBまでの書き込みについて動作を確認しています。

値の型セル数の目安

数値 120万セル

文字列 80万セル(4バイト、全角2文字程度の場合)

20万セル(80バイト、全角40文字程度の場合)

2400セル(8Kバイト、全角4096文字程度の場合)

値の型	セル数の目安
数値	120万セル
文字列	80万セル(4バイト、全角2文字程度の場合)
20万セル(80バイト、全角40文字程度の場合)
2400セル(8Kバイト、全角4096文字程度の場合)

Excelフォーマットでは1セルごとに10バイトから20バイト程度の付加情報があるため書き込むデータ量に比較してセル数は減少します。

出力可能な画像ファイルについて

出力可能な画像フォーマットは、JPEG、PNGに対応しています。

ブックの保護について

ブックの保護を設定することはできません。
ブックやシートが保護されたExcelファイルに書き込むことができるかどうかはExcelのバージョンにより異なります。
次の表を参照してください。

Excelバージョン Excel2021以降

シート保護 ○

シート保護パスワード付 ○

ブック保護 ○

ブック保護パスワード付 ○

ファイル読み取りパスワード ×

ファイル書き込みパスワード ○

ファイル読み取り、書き込みパスワード ×

Excelバージョン	Excel2021以降
シート保護	○
シート保護パスワード付	○
ブック保護	○
ブック保護パスワード付	○
ファイル読み取りパスワード	×
ファイル書き込みパスワード	○
ファイル読み取り、書き込みパスワード	×

■レコード領域の拡張設定

入力レコード数が事前に分からない場合は、レコードの拡張設定をすることで入力レコードに合わせて全レコードを書き込むことができます。
レコード領域の拡張に関する設定は、Excelビルダー上でのみ設定できます。
Excelビルダーでのレコード領域の設定については「Excelビルダーの使い方」を参照してください。

注意

レコードの拡張領域にあるセルや、拡張されるレコードのセルが計算式で参照されている場合、計算式が正しく動作しなくなることがあります。

■結合セルについて

本コンポーネントで、結合セルに値または書式情報を書き込む場合、結合セル範囲の左上のアドレスを指定してください。
たとえば、単一セルの場合、結合セルC3:D5にデータを書き込む場合、C3を指定します。
レコード領域の場合も同様に、1レコード1行の場合であれば、結合セルの一番左のフィールドに、1レコード複数行の場合であれば、結合セルの一番左上のフィールドに書き込むようにします。

■Excelワークブックファイルの書き出しについて

本コンポーネントは、Excelワークブックファイルのイメージをメモリ上に作成し、バイナリストリームとして次のコンポーネントに渡します。関連するプロパティにより、次のように動作します。

ファイルを更新プロパティが「はい」で、ファイルパスプロパティに指定されたExcelワークブックファイルがある場合

ファイルパスプロパティに指定された既存のExcelワークブックファイルを元に、セルやレコードを挿し込んだExcelワークブックファイルのバイナリイメージを、次のコンポーネントへバイナリストリームとして出力します。同時に、既存のExcelワークブックファイルに対しても同様のデータ更新を行います。

ファイルを更新プロパティが「はい」で、ファイルパスプロパティに指定されたExcelワークブックファイルがない場合

新規のExcelワークブックファイルイメージを作成し、それにセルやレコードを挿し込んだExcelワークブックファイルのバイナリイメージを、次のコンポーネントへバイナリストリームとして出力します。同時に、新規に作成されたExcelワークブックファイルを指定されたファイルパスにファイル出力します。

ファイルを更新プロパティが「いいえ」で、ファイルパスプロパティに指定されたExcelワークブックファイルがある場合

ファイルパスプロパティに指定された既存のExcelワークブックファイルを元に、セルやレコードを挿し込んだExcelワークブックファイルのバイナリイメージを、次のコンポーネントへバイナリストリームとして出力します。既存のExcelワークブックファイルには変更処理は行いません。

ファイルを更新プロパティが「いいえ」で、ファイルパスプロパティに指定されたExcelワークブックファイルがない場合

新規のExcelワークブックファイルイメージを作成し、それにセルやレコードを挿し込んだExcelワークブックファイルのバイナリイメージを、次のコンポーネントへバイナリストリームとして出力します。ディスク上には新規ファイルは作成しません。

■色名称文字列

本コンポーネントでエクセルファイルの書式情報から入出力に使用される色名称文字列は以下の通りです。
これはエクセルの標準色パレットに基づくものです。ユーザ定義のパレットはサポートされません。
出力用Excelコンポーネントでは大文字小文字は区別されません。入力用Excelコンポーネントでは小文字の名称となります。

色名称文字列色見本 RGB16進数値

aqua 　 33cccc

black 　 000000

blue 　 0000ff

blue gray 　 666699

bright green 　 00ff00

brown 　 993300

coral 　 ff8080

dark blue 　 000080

dark green 　 003300

dark purple 　 660066

dark red 　 800000

dark teal 　 003366

dark yellow 　 808000

gold 　 ffcc00

gray 25% 　 c0c0c0

gray 40% 　 969696

gray 50% 　 808080

gray 80% 　 333333

green 　 008000

ice blue 　 ccccff

indigo 　 333399

ivory 　 ffffcc

lavender 　 cc99ff

light blue 　 3366ff

light green 　 ccffcc

light orange 　 ff9900

light turquoise 　 ccffff

light yellow 　 ffff99

lime 　 99cc00

ocean blue 　 0066cc

olive green 　 333300

orange 　 ff6600

pale blue 　 99ccff

periwinkle 　 9999ff

pink 　 ff00ff

plum 　 993366

red 　 ff0000

rose 　 ff99cc

sea green 　 339966

sky blue 　 00ccff

tan 　 ffcc99

teal 　 008080

turquoise 　 00ffff

violet 　 800080

white 　 ffffff

yellow 　 ffff00

色名称文字列	色見本	RGB16進数値
aqua		`33cccc`
black		`000000`
blue		`0000ff`
blue gray		`666699`
bright green		`00ff00`
brown		`993300`
coral		`ff8080`
dark blue		`000080`
dark green		`003300`
dark purple		`660066`
dark red		`800000`
dark teal		`003366`
dark yellow		`808000`
gold		`ffcc00`
gray 25%		`c0c0c0`
gray 40%		`969696`
gray 50%		`808080`
gray 80%		`333333`
green		`008000`
ice blue		`ccccff`
indigo		`333399`
ivory		`ffffcc`
lavender		`cc99ff`
light blue		`3366ff`
light green		`ccffcc`
light orange		`ff9900`
light turquoise		`ccffff`
light yellow		`ffff99`
lime		`99cc00`
ocean blue		`0066cc`
olive green		`333300`
orange		`ff6600`
pale blue		`99ccff`
periwinkle		`9999ff`
pink		`ff00ff`
plum		`993366`
red		`ff0000`
rose		`ff99cc`
sea green		`339966`
sky blue		`00ccff`
tan		`ffcc99`
teal		`008080`
turquoise		`00ffff`
violet		`800080`
white		`ffffff`
yellow		`ffff00`

■Excelビルダーの使い方

●Excelを使用するフローの開発手順

ExcelOutputコンポーネントを使ってExcelファイルを生成するフローを作成するには、次のような手順を用います。

ExcelOutputコンポーネントでは、コンポーネントプロパティの「単一セル」タブに指定した単一データ、コンポーネントのストリームペインに定義したレコードデータを、出力するExcelワークシートの対応するセルやレコード領域に差し込むことができます。ExcelOutputコンポーネントの直前にMapperコンポーネントを配置することで、これらのデータを動的に差し込むことができます。

フロー内にExcelOutputコンポーネントを配置し、入力ストリームとしてRecordまたはXMLデータを渡す。
ExcelOutputコンポーネントでExcelビルダーを起動する。Excelビルダーでは、テンプレートとなるExcelワークシートファイルを使用して、データを保存したいセルやレコード範囲をマウスで指定する。
ExcelOutputコンポーネントのコンポーネントプロパティの「単一タブ」で、保存するセルのデータ型の指定を行う。
ExcelOutputコンポーネントのストリームペインで、保存するレコードフィールドのデータ型の指定を行う。
ExcelOutputコンポーネント上で新規又は既存ファイルのファイルパスを設定する。
ExcelOutputコンポーネントのプロパティで、レコードの保存方法を挿入、追加、更新などの中から選択する。

●Excelビルダーの起動

Excelビルダーは、Excel2021以降で動作するアドオンソフトウェアで、利用するには前記バージョンのMicrosoft Excelがあらかじめインストールされている必要があります。また、マクロとして動作するため、Excelの「オプション＞セキュリティーセンター＞マクロの設定」で「警告を表示してすべてのマクロを無効にする」を指定する必要があります。

Excelビルダーを起動するには以下の手順で行います。

Excelビルダーは、ExcelOutputコンポーネントを右クリックして表示されるメニューの「Excelビルダー」をクリックするか、またはExcelOutputコンポーネントをダブルクリックします。
Microsoft Excelが起動します。このExcelには、「ExcelBuilder」マクロアイコンが含まれています。マクロ有効化の確認ダイアログが表示された場合は「マクロを有効にする」をクリックしてください。
データの入出力を行うためのテンプレートとなる任意のExcelワークシートを開きます。
ExcelビルダーアイコンをクリックしてExcelビルダーダイアログボックスを表示させます。

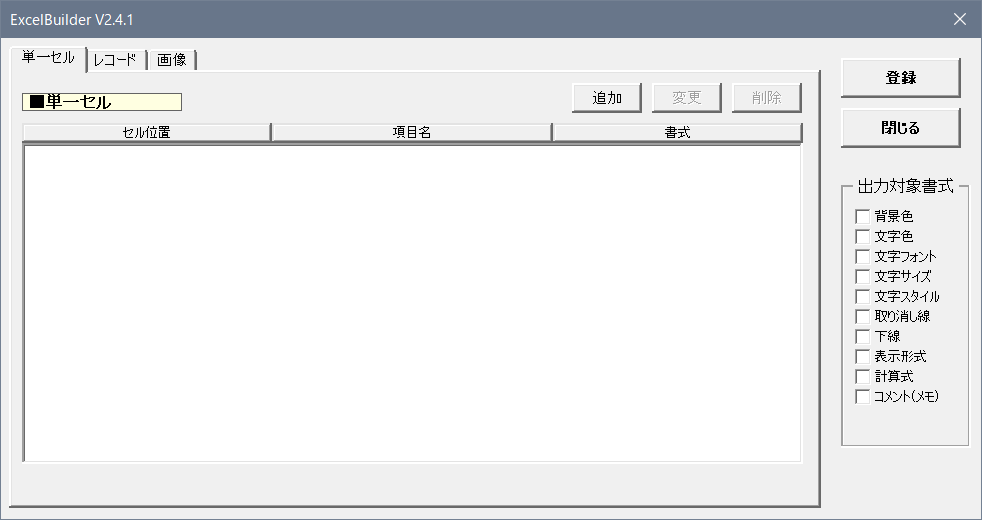

●「単一セル」

単一セルタブは、セル単位でデータの出力を行うために、対象となるセルの設定を行います。Excelビルダーでは、これらのプロパティ、ストリームと、ワークシート上のセル領域との関連づけを行うことができます。単一セルを設定するには、「単一セル」タブを使用します。

追加

単一セル定義を追加します。「追加」ボタンをクリックすると、範囲指定のダイアログが表示されるので、Excelのワークシート上で単一のセルをポイントするか、セル位置を入力して、「OK」をクリックします。

続いて、項目入力のダイアログが表示されるので、項目名を入力し、「OK」をクリックします。この項目名はExcelコンポーネントの単一セルプロパティにおけるフィールド名になります。データの出力に結び付けたいセルの個数分、上記作業を繰り返します。追加されたセル定義は、「単一セル」タブに一覧表示されます。

変更

選択した単一セル定義を変更します。「変更」ボタンをクリックすると、範囲指定のダイアログが表示されるので、変更する場合は新しい値を入力します。変更しない場合はそのまま「OK」をクリックします。

続いて、項目入力のダイアログが表示されるので、変更する場合は新しい値を入力し、「OK」をクリックします。

途中で「キャンセル」をクリックすると、セル定義は変更されません。

削除

選択した単一セル定義を削除します。削除したい単一セル定義を選択し、「削除」ボタンをクリックすると、項目が削除されます。

書式情報の設定

選択した単一セル定義について、どの書式情報を出力対象とするか設定できます。書式を書き込みたい単一セル定義を選択し、画面右側の「出力対象書式」ボックスから書き込みたい書式情報のチェックボックスをONにします。
出力対象とした書式情報は、単一セルの項目名の後ろに以下のような文字列を付加した形で、単一セルプロパティにおけるフィールド名になります。

  背景色         ： [項目名]_Background
  文字色         ： [項目名]_FontColor
  文字フォント   ： [項目名]_FontName
  文字サイズ     ： [項目名]_FontSize
  文字スタイル   ： [項目名]_FontStyle
  取消線         ： [項目名]_StruckOut
  下線           ： [項目名]_UnderlineStyle
  表示形式       ： [項目名]_Format
  計算式         ： [項目名]_Formula
  コメント(メモ) ： [項目名]_Comment

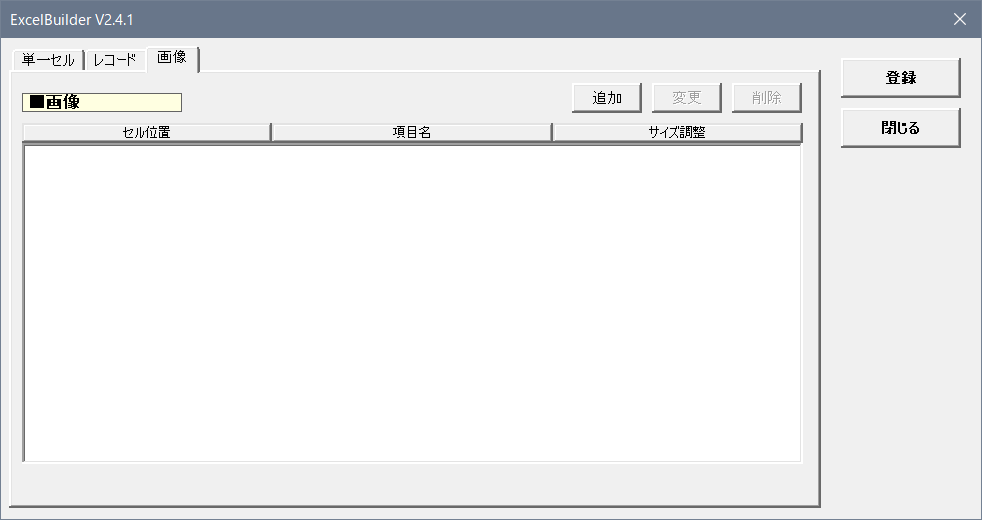

●「画像」

画像タブは、画像の出力を行うために、対象となるセルの設定を行います。Excelビルダーでは、これらのプロパティ、ストリームと、ワークシート上のセル領域との関連づけを行うことができます。画像を設定するには、「画像」タブを使用します。

追加

画像定義を追加します。「追加」ボタンをクリックすると、範囲指定のダイアログが表示されるので、Excelのワークシート上で画像を出力する単一のセルをポイントするか、セル位置を入力して、「OK」をクリックします。

続いて、項目入力のダイアログが表示されるので、項目名を入力し、「OK」をクリックします。この項目名はExcelコンポーネントの画像プロパティにおけるフィールド名になります。

次に、画像サイズ調整のダイアログが表示されるので、サイズ調整方法を選択し、「OK」をクリックします。

「なし」：画像を元画像のサイズで出力します。
「セルに合わせる」：画像を指定したセルのサイズに合わせて出力します。
「セルを合わせる」：指定したセルを画像のサイズに合わせて出力します。

※出力される画像はピクセルでサイズ調整されますが、元の画像の大きさと異なることがあります。
※結合セルを指定する場合、画像サイズ調整で「セルに合わせる」を指定した場合は、結合セルに合わせて画像サイズが調整されます。「セルを合わせる」を指定した場合は、指定しているセル（通常は結合セルの左上のセル）のサイズが画像に合わせて調整されます。

出力したい画像の個数分、上記作業を繰り返します。追加された画像定義は、「画像」タブに一覧表示されます。

変更

選択した画像定義を変更します。「変更」ボタンをクリックすると、範囲指定のダイアログが表示されるので、画像を出力するセルを変更する場合は新しい値を入力します。変更しない場合はそのまま「OK」をクリックします。

続いて、項目入力のダイアログが表示されるので、変更する場合は新しい値を入力し、「OK」をクリックします。

次に、画像サイズ調整のダイアログが表示されるので、変更する場合は新しい値を選択し、「OK」をクリックします。

途中で「キャンセル」をクリックすると、画像定義は変更されません。

削除

選択した画像定義を削除します。削除したい画像定義を選択し、「削除」ボタンをクリックすると、項目が削除されます。

●「レコード」の設定

レコードタブは、レコード単位でデータの出力を行うために、対象となるレコード領域の設定を行います。レコード形式の繰り返しデータをExcelに書き込むには、レコード領域を設定します。レコード領域の設定には「レコード」タブを使用します。
レコード領域は複数設定することが可能です。レコード領域を複数設定すると、レコードの数だけExcelOutputコンポーネントの入力コネクタが増やされ、ストリームペインにフィールド定義が追加されます。
1レコードが複数行にわたるレコード領域も定義できます。その場合、レコード領域全体の行数が1レコードあたりの行数の整数倍になるように設定してください。

追加

レコード領域の定義を追加します。「追加」ボタンをクリックすると、範囲指定のダイアログが表示されるので、Excelのワークシート上で矩形領域を指定するか、セル領域を入力して、「OK」をクリックします。

続いて、レコード名入力のダイアログが表示されるので、レコード名を入力し、「OK」をクリックします。

次に、1レコードあたりの行数の入力ダイアログが表示されるので、1レコード複数行の場合は適宜変更し、「OK」をクリックします。

次に、書出し処理で「クリア＆上書き」、「上書き」を設定して上書き処理を行う場合に、レコード範囲を拡張するかの確認ダイアログが表示されるので、拡張する場合は「はい」をクリックします。
拡張しない場合は「いいえ」をクリックします。

拡張する場合は、次に拡張時にコピーして使用する範囲のセル領域を入力して、「OK」をクリックします。

レコード範囲として設定した領域が登録されます。

変更

選択したレコード領域の定義を変更します。「変更」ボタンをクリックすると、範囲指定のダイアログが表示されるので、変更する場合は新しい値を入力します。変更しない場合はそのまま「OK」をクリックします。

続いて、レコード名入力のダイアログが表示されるので、変更する場合は新しい値を入力し、「OK」をクリックします。

次に、1レコードあたりの行数の入力ダイアログが表示されるので、変更する場合は新しい値を入力し、「OK」をクリックします。

拡張する場合は、次に拡張時にコピーして使用する範囲指定のダイアログが表示されるので、変更する場合は新しい値を入力します。変更しない場合はそのまま「OK」をクリックします。

途中で「キャンセル」をクリックすると、レコード領域の定義は変更されません。

削除

選択したレコード領域の定義を削除します。削除したいレコード領域の定義を選択し、「削除」ボタンをクリックすると、レコード領域の定義が削除されます。

レコードフィールド領域

レコード内のフィールド名を定義します。レコード領域の定義を選択すると、レコードフィールド領域にフィールドの「列(カラム)」、「行(ロー)」、「キー」、「フィールド名」、「同値非表示」と「書式」が表示されます。「行」は1レコードあたり複数行の場合のみ表示されます。「キー」にはフィールドをキーとして指定したかが、Yes、Noで表示されます。「フィールド名」はExcelOutputコンポーネントの入力ストリームにおけるフィールド名が表示されます。初期状態のフィールド名は「列」と「行」を組み合わせた文字列となります。「同値非表示」にはフィールドの前行と同じデータの非表示設定が、Yes、Noで表示されます。「書式」には「出力対象書式」が設定されているかが、Yes、Noで表示されます。

変更

フィールド設定を変更したい場合は、フィールドを選択して「変更」ボタンをクリックします。フィールド名を入力するダイアログが表示されるので、新しい値を入力し「OK」をクリックします。このフィールドを使用しない場合はフィールド名を空にして「OK」をクリックします。「キャンセル」をクリックするとフィールド名は変更されません。
続いて、「キー指定可能なフィールドですか？」とダイアログが表示されるので、書出し処理プロパティの値が「追加」、「挿入(キー指定)」、「更新(キー指定)」、「削除(キー指定)」の時のキーとする場合には「はい」をクリックします。
続いて、「前行と同じ値を表示しないようにしますか？」とダイアログが表示されるので、書出し処理プロパティの値が「クリア＆上書き」と「上書き」の時に、レコードのフィールド値が前のレコードのフィールド値と同値の場合に、値を表示しないようにするには「はい」をクリックします。

フィールド名取得

ワークシート上の指定範囲からフィールド名となる文字列を一括して取得します。「フィールド名取得」ボタンをクリックすると、範囲指定のダイアログが表示されるので、フィールド名を含むセル領域を指定します。指定する領域は、1レコードあたり列数・行数に一致した大きさでなければなりません。デフォルトでは、レコード領域のすぐ上側の領域が選択されて表示されます。
指定された領域中で空のセルがある場合、対応するフィールド名は変更されません。また、改行文字を含むセルの場合は、改行文字をすべて取り除いた文字列がフィールド名に設定されます。

キーブレイク罫線の設定

キーブレイク罫線とは、レコードでキーブレイクのキーとなるフィールドを指定し、キーフィールドの値が前のレコードと異なる場合に、レコードの上に罫線を引く機能です。
「罫線」ボタンをクリックすると「キーブレイク罫線指定」ダイアログが表示されるので、キーフィールド、罫線の種類、罫線の色を指定します。

罫線の種類

  実線（THIN）
  太線（MEDIUM）
  極太線（THICK）
  破線（HAIR）
  鎖線（DASHED）
  点線（DOTTED）
  二重線（DOUBLE）
  一点鎖線（DASH_DOT）
  二点鎖線（DASH_DOT_DOT）
  太鎖線（MEDIUM_DASHED）
  太一点鎖線（MEDIUM_DASH_DOT）
  太二点鎖線（MEDIUM_DASH_DOT_DOT）
  斜一点鎖線（SLANTED_DASH_DOT）

設定したキーブレイク罫線の指定を解除する場合は「キーブレイク罫線を指定する」チェックボックスのチェックを外します。

※キーブレイク罫線は「書出し処理」プロパティの値が「クリア＆上書き」か「上書き」のときに有効になります。

書式情報の設定

各フィールドについて、どの書式情報を出力対象とするか設定できます。書式を書き込みたいフィールドを選択し、画面右側の「出力対象書式」ボックスから書き込みたい書式情報のチェックボックスをONにします。
出力対象とした書式情報は、フィールド名の後ろに以下のような文字列を付加した形で、入力ストリームにおけるフィールド名になります。

  背景色         ： [フィールド名]_Background
  文字色         ： [フィールド名]_FontColor
  文字フォント   ： [フィールド名]_FontName
  文字サイズ     ： [フィールド名]_FontSize
  文字スタイル   ： [フィールド名]_FontStyle
  取消線         ： [フィールド名]_StruckOut
  下線           ： [フィールド名]_UnderlineStyle
  表示形式       ： [フィールド名]_Format
  計算式         ： [フィールド名]_Formula
  コメント(メモ) ： [フィールド名]_Comment

●書式情報

単一セルの各項目、レコードの各レコードフィールドについて、書式情報を書き込むように設定した場合、実際にエクセルファイルに書き込み可能な値は次のようになります。

背景色 - 色名称文字列
文字色 - 色名称文字列
文字フォント - フォント名文字列
文字サイズ - ポイント値整数
文字スタイル - 通常:0、ボールド:1、イタリック:2、ボールド＋イタリック:3
取消線 - あり:True、なし:False
下線 - なし:0、下線:1、二重下線:2、下線(会計):33、二重下線(会計):34
表示形式 - 表示形式のパターン文字列
計算式 - 計算式文字列。先頭の「=」は不要
コメント(メモ) - コメント(メモ)文字列 (空文字列の場合、コメント(メモ)が削除されます)

●Excelビルダーの終了

設定を完了したら、Excelビルダーの「登録」ボタンをクリックして設定情報を登録し、Excelビルダーを終了します。

登録

設定情報を登録します。「登録」ボタンをクリックすると、設定情報が登録され、Excelビルダーを終了します。

閉じる

Excelビルダーを終了します。「閉じる」ボタンをクリックすると、設定情報は登録されずに、Excelビルダーを終了します。Excelビルダーを終了後、さらにExcelを終了させると、フローデザイナーに戻ります。

●Excelコンポーネントのインスペクタ

Excelビルダーによってセルやレコードが定義され、登録されるとExcelコンポーネントのインスペクタ上のシートタブ、単一セルタブ、ストリームペインに設定された情報が登録されます。これらのデータはExcelコンポーネントにMapperコンポーネントを接続することでフロー内で変更が可能です。
